1，阻燃尼龍概述：由于在尼龍中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質，對金屬具有腐蝕作用，因此，塑化元件(螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等)需鍍硬鉻處理。工藝方面，盡量控制機筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學性能下降。
2， 耐候尼龍：在PA 中加入了碳黑等吸收紫外線的助劑，這些對PA的自潤滑性和對金屬的磨損大大增強，成型加工時會影響下料和磨損機件。因此，需要采用進料能力強及耐磨性高的螺桿、機筒、過膠頭、過膠圈、過膠墊圈組合。

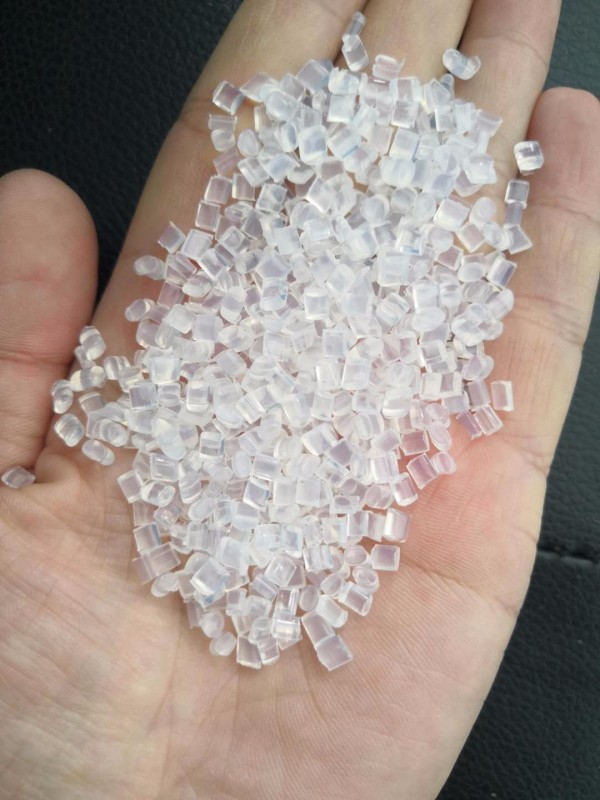

3，透明尼龍：具有良好的拉伸強度、耐沖擊強度、剛性、耐磨性、耐化學性、表面硬度等性能，透光率高，與光學玻璃相近，加工溫度為300--315 ℃，成型加工時，需嚴格控制機筒溫度，熔體溫度太高會因降解而導致制品變色，溫度太低會因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會因結晶而使制品的透明度降低.
