增強尼龍屬于何種原料？

發布于2023-05-17 15:42:10 點擊：0

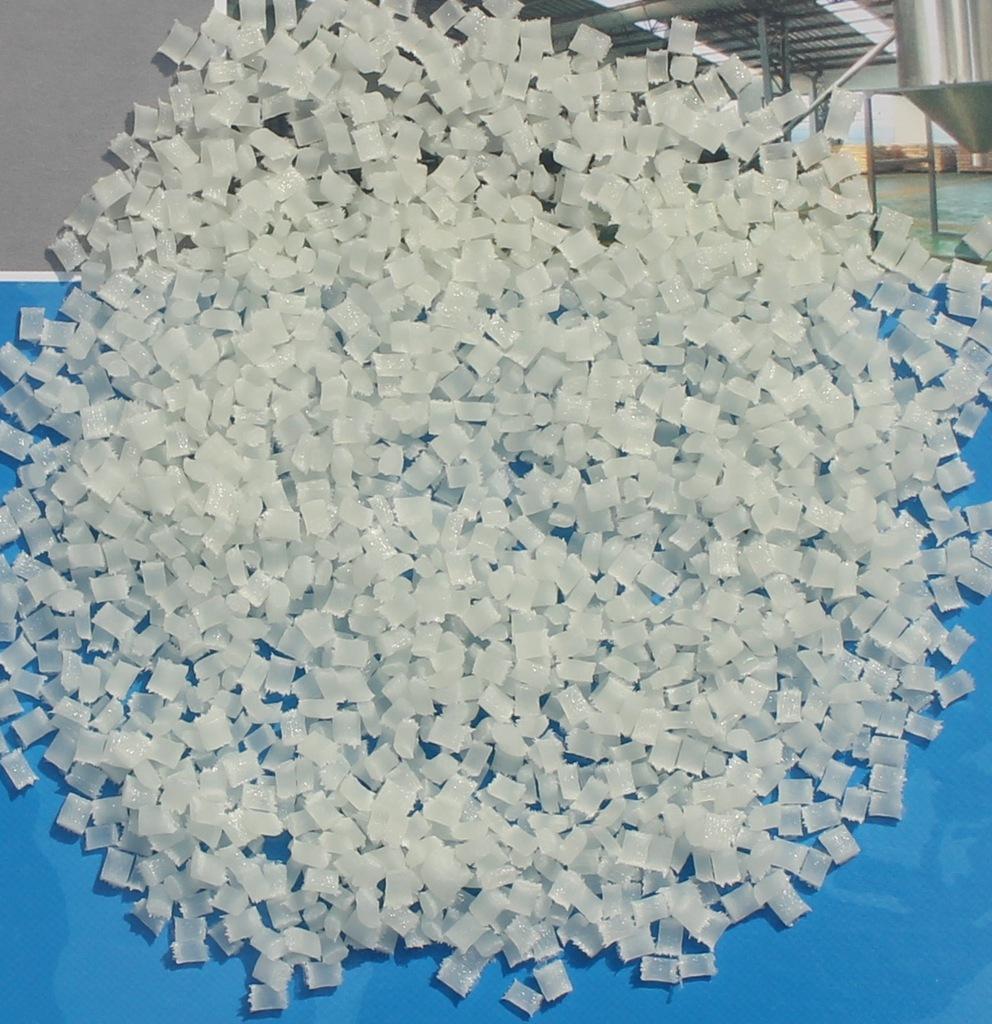

     隨著玻璃纖維含量的增加，材料的拉伸強度和彎曲強度得到較大提高，沖擊強度更加復雜。增韌劑的加入大大提高了材料的韌性。加入30％至35％的玻璃纖維和8％至12％的增韌劑，該材料具有最佳的綜合機械性能。     尼龍是在主鏈上帶有氨基的聚酰胺。氨基是極性的，并且由于氫鍵而相互吸引。因此，尼龍容易結晶并且可以制成高強度纖維。聚酰胺是一種堅韌的角質半透明或乳白色結晶性樹脂，通常制成圓柱形顆粒，用于塑料的聚酰胺的分子量通常為15,000至20,000。
     GFR尼龍是一種塑料（FR-PA），是通過在尼龍樹脂中添加一定量的玻璃纖維來增強而得到的。可以分為通過涂布法制得的長玻璃纖維增強尼龍（纖維和塑料顆粒的等效長度，通常為10mm左右）和混合后切碎的纖維，或者將連續纖維引入雙螺桿擠出機中進行連續剪切混合。由此產生的短玻璃纖維增強尼龍（玻璃纖維長度約為0.2?0.7mm）。     通過在尼龍中添加30％的玻璃纖維，尼龍的機械性能，尺寸穩定性，耐熱性和耐老化性得到了顯著改善，疲勞強度是未增強尼龍的2.5倍。
     增強材料用于改善尼龍的性能。增強材料包括玻璃纖維，石棉纖維，碳纖維，鈦金屬等，主要是玻璃纖維，可提高尼龍的耐熱性，尺寸穩定性，剛性和機械性能（拉伸強度和彎曲強度），特別是機械性能有了很大的提高，它已經成為一種優秀的工程塑料。玻璃纖維增強尼龍有長纖維增強尼龍和短纖維增強尼龍兩種。



下一篇：尼龍PA66怎樣分段注塑速度調節注塑工藝？上一篇：增強尼龍PA66尺寸不準確的影響有哪些？
